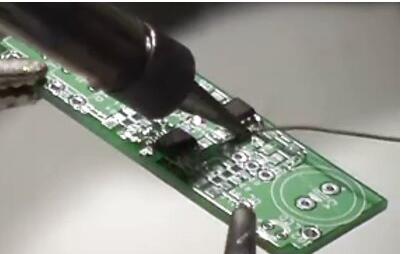

手工焊接自恢復保險絲程序
手工焊接具有特殊的缺點, 因此，應只限于實驗室或附帶的維修使用，不建議于生產使用。原因?yàn)楹茈y避免因操作失當而產生自恢復保險絲過熱的問題。以下為建議的的手工焊接程序：
1. 正確把材料放在PCB焊盤。使用鑷子輕輕固定自恢復保險絲。
2. 保持烙鐵頭的清潔，鐵溫度應低于 350℃。
3. 焊接時，在釬焊烙鐵頭的實際位置應該是在PCB上的焊墊和PTC端子的中心的接合處。
4. 必要時先使用少量的助焊劑于端子上。
5. 使用用注射器在焊盤上的點上少許錫膏量。過多焊料會導致元件高低不平。并不建議使用焊錫絲于SMD產品系列。
6. 烙鐵溫度應低于 350℃
7. 烙鐵頭的位置應于焊盤與材料圓孔中心間焊接
A.盡可能短的時間完成焊接
B.等一側充分冷卻后再焊另外一邊。
C.如果無法一次焊接完成, 可能就會導致材料過熱, 需換一個新的材料。
8. 不要將烙鐵直接接觸焊盤錫膏，而是對準接觸圓孔中心。
9. 由于人工焊接失敗造成材料過熱的機會很高, 需于操作后一小時確認 PPTC 功能. 通常過熱會造成自恢復保險絲阻值升高, 對于此手動焊接動作, 公司并不做連帶保證此操作保證成功。
以上是手工焊接自恢復保險絲的9個程序,由于手工焊接存在很多缺點，所以小編建議除了測試用之外，不要采用此方法來就進行焊接自恢復保險絲。
