瞬態抑制二極管(TVS)的原理及簡介
瞬態二極管（Transient Voltage Suppressor）簡稱TVS，是一種二極管形式的高效能保護器件。它的電氣性能是由P-N結面積，參雜濃度及晶片阻質決定的。其耐突波電流的能力與其P-N結面積成正比。
當TVS二極管的兩級受到反向瞬態高壓能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩梗崭哌_數千瓦的 浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元 器件，免受各種浪涌脈沖的損壞。（相關閱讀：TVS管有那些特性,TVS管的單向和雙向有什么區別）
瞬態抑制二極管(TVS)的特點：響應時間快、體積小、箝位電壓較易控制、漏電流低、瞬態功率大、可靠性高等等。在TVS管的工作范圍內，性能可靠、不易劣化、使用壽命長，所以在過電壓的電路保護中應用非常廣泛。

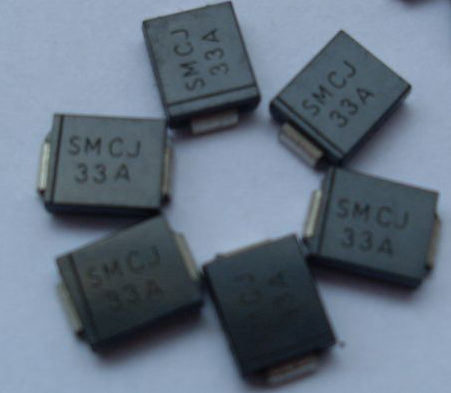

瞬態抑制二極管
瞬態抑制二極管(TVS)的應用范圍：TVS一般都用在半導體和敏感零件上，以及二級電源和電路的保護中，還有防靜電等等。
瞬態抑制二極管(TVS)的原理：TVS用在瞬間突波之抑制，和受保護器件并聯。在正常情況下，TVS對保護線路呈現高阻抗的狀態，當瞬間電壓超過其擊穿電壓時候，TVS就提供一個低阻抗的路徑予瞬間電流，使得原本流向被保護器件的瞬間電流轉而分流到TVS二極管上，這樣子話，受保護的器件兩端電壓被限制在TVS兩端的箝制電壓。當過電壓故障消失以后，TVS又恢復到高阻抗狀態。(推薦閱讀：5KASMD3216貼片氣體放電管JTS3216系列)
